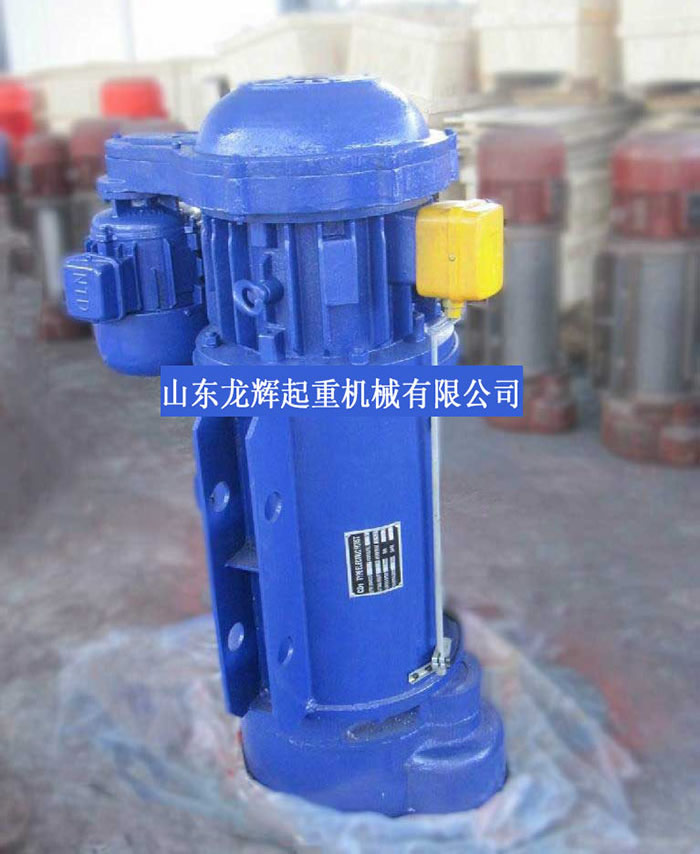

MD1型-鋼絲繩電動葫蘆-雙起升速度-產品圖片-Product images
產品使用說明書
適用范圍
MD1型-鋼絲繩電動葫蘆.具有結構緊湊、自重輕、體積小、操作方便等特點，它既可以單獨安裝在架空工字梁上，也可以配套安裝在電動或手動單梁、雙梁、懸臂、龍門等起重機上使用。在精細作業場合，當MD1型電動葫蘆的起升速度不能滿足要求時，應當選用MD1型雙起升速度電動葫蘆。
技術規格表 Technical Specifications
MD鋼絲繩電動葫蘆
減速器
采用三級定軸斜齒輪轉動機構，齒輪和齒輪軸用經過熱處理的合金鋼制成，箱體，箱蓋由
優質鑄鐵制成，裝配嚴密，密封良好。
減速器自成一個部件，裝卸極為方便。
控制箱
采用能在緊急情況下切斷主電路，并帶有上下行程保護斷火限位器的裝置。
確保了電動葫蘆的安全運行。電器元件壽命長，使用可靠。
鋼絲繩
采用GB11C2-74(6X37+1) 型起重剛師生，它保證了經久耐用。
錐形電動機
起升電機采用較大的動力矩錐形轉子制動異步電動機，無須外加制動器。電機負載持續率
為25%, 電機采用B 級或F 級絕緣，電機防護等級IP44/IP54。
按鈕開關
手操式輕巧靈便，份有繩操縱和無繩遙控兩種方式。
鋼絲繩電動葫蘆中CD1和MD1型電動葫蘆是一種輕小型起重設備，主要結構有減速器，運行機構，卷筒裝置，吊鉤裝置，聯軸器，軟纜電流引入器，限位器，電動葫葫蘆電機采用錐形轉子電動機，集動力與制動力于一體。
型號 |
起重量 |
基準工作級別 |
|
(m/min) |
|
滑輪倍數 |
|
運行電機型號及功率(懸掛式) |
|
工字鋼軌道 型號 |
|
（kg） |
CD1 MD1 (CD1Y MD1Y)
|
0.5 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD21-4 (0.8)
ZDS1-0.2/0.8 (0.2/0.8) |
ZDY11-4 (0.2) |
IP44 IP54 |
16 ~ 28b |
1 |
135 |
9 |
1 |
140 |
||||||||||
12 |
1 |
155 |
||||||||||
18 |
1.8 |
175 |
||||||||||
24 |
2.5 |
185 |
||||||||||
30 |
3.2 |
195 |
||||||||||
1 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD22-4 (1.5)
ZDS1-0.2/1.5 (0.2/1.5) |
ZDY11-4 (0.2) |
IP44 IP54 |
16 ~ 28c |
1 |
180 |
|
9 |
1 |
190 |
||||||||||
12 |
1.2 |
205 |
||||||||||
18 |
1.8 |
220 |
||||||||||
24 |
2.5 |
235 |
||||||||||
30 |
3.2 |
255 |
||||||||||
2 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD31-4 (3)
ZDS1-0.4/3 (0.4/3) |
ZDY12-4 (0.4) |
IP44 IP54 |
20a ~ 45c |
1.2 |
250 |
|
9 |
1.2 |
265 |
||||||||||
12 |
1.5 |
300 |
||||||||||
18 |
2.0 |
320 |
||||||||||
24 |
2.8 |
340 |
||||||||||
30 |
3.5 |
360 |
||||||||||
3 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD32-4 (4.5)
ZDS1-0.4/4.5 (0.4/4.5) |
ZDY12-4 (0.4) |
IP44 IP54 |
20a ~ 45c |
1.2 |
320 |
|
9 |
1.2 |
340 |
||||||||||
12 |
1.5 |
350 |
||||||||||
18 |
2.0 |
380 |
||||||||||
24 |
2.8 |
410 |
||||||||||
30 |
3.5 |
440 |
||||||||||
5 |
M3 |
6 |
8 8/0.8 |
20 20/6.7 30 30/10 |
2/1 |
ZD41-4 (7.5)
ZDS1-0.8/7.5 (0.8/7.5) |
ZDY21-4 (0.8) |
IP44 IP54
|
25a ~ 63c |
1.2 |
590 |
|
9 |
1.2 |
630 |
||||||||||
12 |
1.5 |
650 |
||||||||||
18 |
2.0 |
700 |
||||||||||
24 |
2.8 |
750 |
||||||||||
30 |
3.5 |
800 |
||||||||||
10 |
M3 |
6 |
7 7/0.7 |
20 20/6.7 30 30/10 |
2/1 |
ZD51-4 (13)
ZDS1-1.5/13 (1.5/13) |
2×ZDY21-4 (0.8) |
IP44 IP54 |
40a ~ 63c |
1.5 |
590 |
|
9 |
1.5 |
630 |
||||||||||
12 |
1.5 |
650 |
||||||||||
18 |
2.5 |
700 |
||||||||||
24 |
3.0 |
750 |
||||||||||
30 |
4.0 |
800 |
